臥式管道離心泵的使用和安裝方法

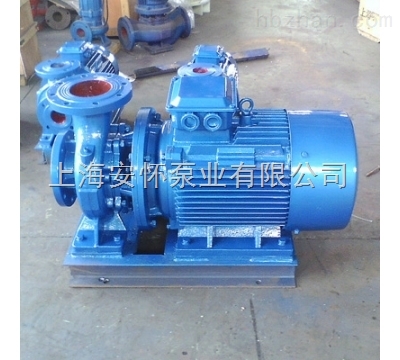

臥式管道離心泵采用水平進口，垂直出口的設計方式，同時進口的口徑為相同大小，這樣方便用于管道上的安裝。在使用臥式管道離心泵的時候周圍的環境溫度不超過40℃，海拔不超過1000米，相對濕度不超過95%。
臥式管道離心泵多用于供輸送清水及物理化學性質類似清水的其他液體之用。在工業和城市給排水、高層建筑增壓供水、船用、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖循環及設備配套等。
臥式管道離心泵的安裝：
安裝時，應選距輸送液最近的地方，使泵裝在具有最小的吸入高度和最短的吸入管路處
注意：應保證機組與周圍的障礙物的距離大于150㎜，使電機風扇有獲得足夠空氣來源。
當泵使用在振動要求比較嚴格的地方，可以使用減振器（墊），須按廠家的指導進行安裝。
管道的安裝應可靠固定，緊靠泵法蘭處的管路支承應有足夠的剛性，不得讓泵承受管道的重量壓力。
泵組的安裝應避免太陽的直射和雨淋。
泵的進口應安裝真空壓力表，出口法蘭應安裝壓力表，以觀察和控制泵的運行情況。壓力表的量程應為實際壓力的2~3倍為宜。
泵的進口和出口管路應裝設閘閥，以方便維修和運行調節。
接線：必須按銘牌要求正確接線，接線時，接線端必須牢固，不允許有松動，否則，會造成接觸不良而導致缺相燒機。為保證電機可靠運行，電器開關處應裝上過載保護裝置，并根據電機銘牌上的電流要求調整保護裝置的設定值的大小。
警告：如不安裝過載保護裝置，會因出水閥門全開時，偏大流量運行時或某種情況下電流突然增大造成過載使電機燒壞。
在吸入狀態（水位低于葉輪軸線或水位低于泵吸入口軸線），標準大氣壓時，泵的安裝高度
H安=10-（NPSH）r-0.5-hw，hw為吸入管路的阻力損失（公式中的計算單位：m）。
若從水池中抽水時，泵吸入口前的直管段長度不應小于入口直徑的3倍，吸入管口浸入水面下的深度應大于入口直徑的1.5倍且不小于500㎜.吸入管口距池壁距離應大于1.5倍口徑，距池底應大于1.5倍口徑且不小于500㎜，并應加設濾網，濾網總面積不應小于吸入管口面積的2~3倍。
注意：吸入管水平段管路的安裝應逆水流方向稍向下傾斜，防止窩氣。
為了便于啟動前向泵內灌水，可在止回閥兩端加設一個旁通閥，在泵啟動前打開旁通閥向泵內灌水，注滿后關閉，方便使用。對用于高層樓房供水或出口壓力大于0.2MPa的泵，除在排出口裝有閘閥外，還應在泵出口和閘閥間裝有止回閥，以免突然停電高壓水回流導致葉輪損壞。
