當前位置:不銹鋼自吸泵 > 產品展示 > 化工泵 >

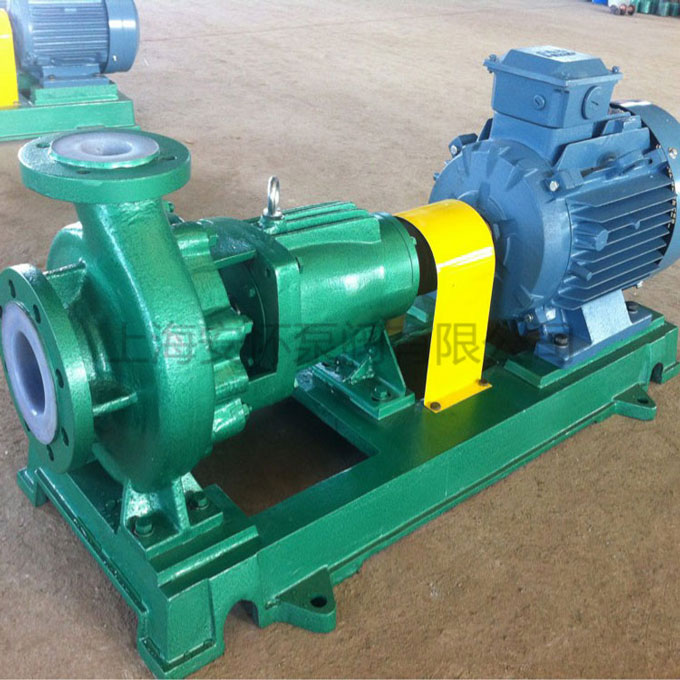

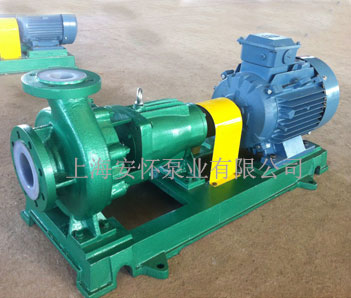

  • IHF氟塑料襯里離心泵
  • 應用領域: IHF為單級單吸式氟塑料合金化工離心泵泵體采用金屬外殼內襯聚全氟乙丙烯(F46)。
  • 型號:未知
  • 口徑范圍:admin
  • 流量范圍:
  • 揚程范圍:
安懷優勢:質量穩定,常規產品全部現貨供應
固定電話:021-36500200 36500300
產品概述 性能參數 適用范圍
一、產品概述:
        IHF為單級單吸式氟塑料合金化工離心泵泵體采用金屬外殼內襯聚全氟乙丙烯(F46),泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型,軸封采用四氟填客觀存在材料,均采用鑄鋼體加固。


二、安裝示意圖:

A
、高位槽正壓狀態
特點說明:泵安裝在儲槽的底部,儲槽內介質處于正壓狀態,泵進口處閥門打開時,儲槽的液體能自流到泵腔中,這是IHF型離心泵理想的安裝方式。


C
、低位槽不裝底閥裝虹吸桶狀態
特點說明:泵安裝在儲槽的上部,在進口管道靠近泵進口處安裝一個幫助泵自吸的虹吸桶,啟動泵之前需將虹吸桶中灌滿液體。虹吸桶的制作可根據介質性的的不同選用相適應的材料和制造工藝,虹吸桶的制作要求就是密封性要好,絕不能漏水漏氣,虹吸桶大小的計算方法如下:V=(3~5)×3.14×R2×L, R:進口管半徑 ,L:進口管總長,V:虹吸桶容積,根據計算出的容積和現有材料的尺寸,再確定虹吸桶的直徑和高度。(此類安裝方式建議使用FZB型自吸式離心泵)

D
、低位槽裝底閥狀態
特點說明:泵安裝在儲槽的上部,進口管道底部需要安裝底閥,每次啟動泵之前,都須檢查泵腔內是否有滿的液體,如沒有,則須將泵腔內灌滿液體,切不可開空車。(此類安裝方式建議使用FZB型自吸式離心泵)

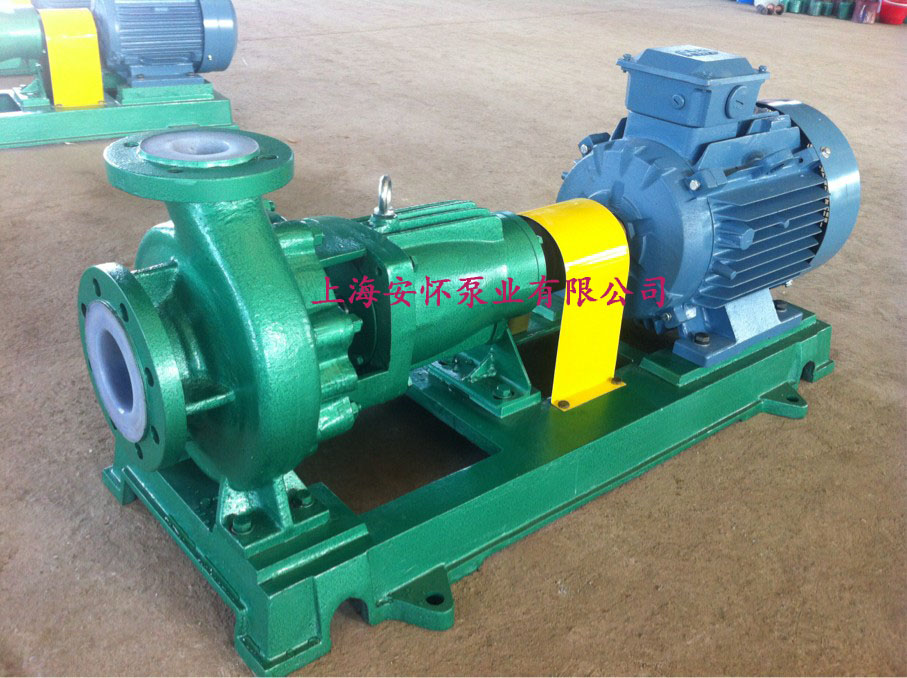

襯氟離心泵

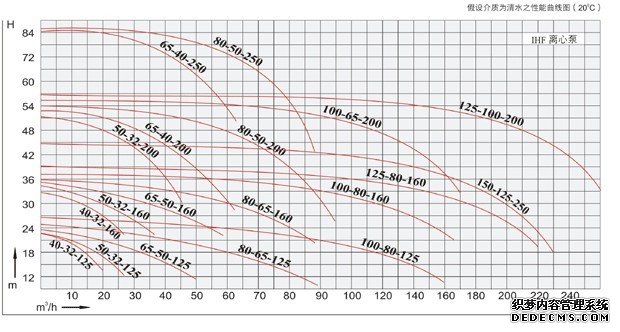

三、性能曲線圖:


四、規格及技術參數

型號 轉速
(r/min)
進口
(mm)
出口
(mm)
電機功率
(KW)
流量
(m3/h)
揚程
(m)
效率
(%)
汽蝕余量
(m)
IHF32-25-125 2900 32 25 1.5 5 20 44 2.3
1450 32 25 0.75 2.5 5 40 2.3
IHF32-25-160 2900 32 25 2.2 5 32 40 2.3
1450 32 25 0.75 2.5 8 38 2.3
IHF40-32-125 2900 40 32 2.2 7.5 20 45 2.5
1450 40 32 0.75 3.25 5 41 2.5
IHF40-32-160A 2900 40 32 1.5 6.8 28 38 2.5
IHF50-32-125 2900 50 32 2.2 12.5 20 54 3.0
1450 50 32 0.75 6.25 5 46 3.0
IHF50-32-160 2900 50 32 4 12.5 32 48 3.0
1450 50 32 0.75 6.25 8 41 3.0
IHF50-32-200 2900 50 32 7.5 12.5 50 42 3.0
1450 50 32 1.5 6.25 12.5 33 3.0
IHF50-32-250 2900 50 32 11 12.5 80 35 3.0
1450 50 32 2.2 6.25 20 27 3.0
IHF65-50-125 2900 65 50 3 25 20 64 3.5
1450 65 50 0.75 12.5 5 57 3.5
IHF65-50-160 2900 65 50 5.5 25 32 59 3.5
1450 65 50 1.1 12.5 8 53 3.5
IHF65-40-200 2900 65 40 11 25 50 54 3.5
1450 65 40 1.5 12.5 12.5 46 3.5
IHF65-40-250 2900 65 40 18.5 25 80 50 3.5
1450 65 40 3 12.5 20 42 3.5
IHF80-65-125 2900 80 65 5.5 50 20 69 4.0
1450 80 65 1.1 25 5 64 4.0
IHF80-65-125A 2900 80 65 4 45 16 67 4.0
IHF80-65-160 2900 80 65 11 50 32 68 4.0
1450 80 65 1.5 25 8 62 4.0
IHF80-50-200 2900 80 50 15 50 50 64 4.0
1450 80 50 3 25 12.5 59 4.0
IHF80-50-250 2900 80 50 30 50 80 50 4.0
1450 80 50 4 25 20 50 4.0
IHF100-80-125 2900 100 80 11 100 20 75 5.0
1450 100 80 1.5 50 5 70 4.5
IHF100-80-160 2900 100 80 15 100 32 74 5.0
1450 100 80 2.2 50 8 68 4.5
IHF100-65-200 2900 100 65 30 100 50 72 5.0
1450 100 65 4 50 12.5 68 4.5
IHF100-65-250 2900 100 65 37 100 80 69 4.0
1450 100 65 5.5 50 20 63 4.5
IHF125-80-160 2900 125 80 30 160 32 70 5.0
1450 125 80 7.5 80 8 64 5.0
IHF125-100-200 2900 125 100 55 200 50 65 5.0
1450 125 100 11 100 12.5 63 5.0
